Đây là ruột cầu chì dòng một chiều (DC) chuyên dụng, được thiết kế chủ yếu cho các hệ thống điện năng lượng mặt trời (Photovoltaic). Sản phẩm thuộc thương hiệu Suntree, nổi tiếng với các thiết bị bảo vệ điện chất lượng cao.
Mô tả sản phẩm
- Thương hiệu: Suntree (được in trực tiếp trên thân cầu chì).
- Thiết kế: Ruột cầu chì dạng trụ, kích thước tiêu chuẩn 10x38mm.
- Màu sắc: Vỏ màu trắng đặc trưng, hai đầu là kim loại dẫn điện.
- Quy cách đóng gói: Cầu chì loại 1P (1 cực, đơn pha) dành cho hệ thống DC.
Thông số kỹ thuật chính
Dựa trên bảng thông số kỹ thuật từ hình ảnh, sản phẩm có các đặc điểm sau:
- Dòng định mức (Rated Current): 15A
- Đây là dòng điện tối đa mà cầu chì có thể hoạt động liên tục mà không bị ngắt.
- Điện áp định mức (Rated Voltage): 1000VDC
- Được thiết kế để chịu đựng điện áp một chiều cao, phù hợp cho các chuỗi tấm pin mặt trời.
- Kích thước vỏ (Size): 10×38mm
- Kích thước phổ thông, dễ dàng lắp đặt vào nhiều loại đế giữ cầu chì (Fuse holder) trên thị trường.
- Loại ứng dụng (Type): cPV (công nghệ Quang điện - Photovoltaic)
- Chỉ định rõ ràng đây là cầu chì chuyên dụng cho hệ thống năng lượng mặt trời.
- Khả năng ngắt mạch (Breaking Capacity): 10kA
- Cầu chì có thể ngắt an toàn dòng điện ngắn mạch lên tới 10.000 Ampe.
- Nhiệt độ làm việc (Operating Temperature): -30℃ đến 70℃
- Cho phép sản phẩm hoạt động ổn định trong nhiều điều kiện môi trường khắc nghiệt, thường gặp ở các trạm năng lượng mặt trời ngoài trời.
- Tiêu chuẩn áp dụng (Standards): IEC 60269-6 và GB/T 13539.6
- Sản phẩm tuân thủ các tiêu chuẩn quốc tế và khu vực về cầu chì bảo vệ hệ thống quang điện.

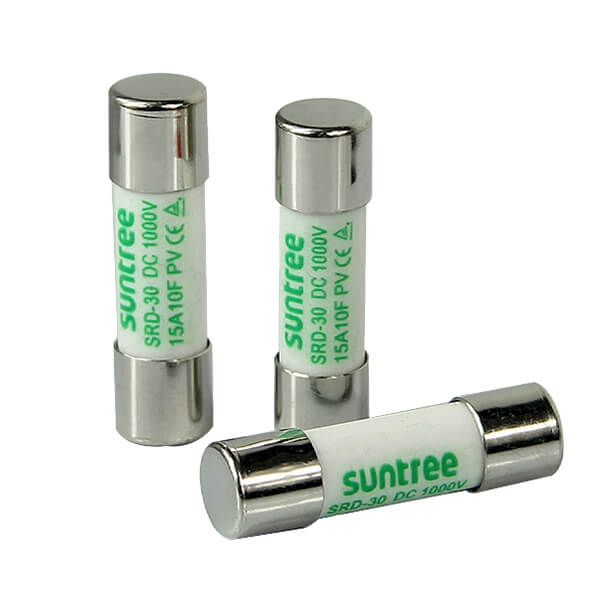

Thông tin trên thân sản phẩm
Thân cầu chì có các dòng ký tự quan trọng:
- suntree: Tên thương hiệu.
- SRD - 30 DC 1000V: Mã series sản phẩm (SRD-30) và thông số điện áp 1000VDC.
- 15A10F PV CE:
- 15A: Dòng định mức.
- 10F: Khả năng ngắt mạch 10kA (ký hiệu "F" thường dùng cho cầu chì nhanh).
- PV: Xác nhận ứng dụng cho Photovoltaic.
- CE: Đã đạt chứng nhận tiêu chuẩn Châu Âu.
Ứng dụng chính
Với các thông số trên, ruột cầu chì này được sử dụng để:
- Bảo vệ quá dòng và ngắn mạch: Cho các chuỗi tấm pin năng lượng mặt trời.
- Lắp đặt trong: Hộp đấu nối từ (Combiner Box), tủ biến tần (Inverter) hoặc các hệ thống DC có điện áp cao.
- Đảm bảo an toàn: Ngăn chặn cháy nổ hoặc hư hỏng thiết bị do sự cố dòng điện bất thường.
