1. Tổng quan
Giắc MC4-1500V là một loại đầu nối điện chuyên dụng, chủ yếu được sử dụng trong các hệ thống năng lượng mặt trời (điện năng lượng mặt trời). Đây là phiên bản nâng cấp của dòng MC4 tiêu chuẩn với khả năng chịu đựng điện áp cao hơn (lên đến 1500V DC), giúp tối ưu hóa hiệu suất cho các hệ thống điện năng lượng mặt trời quy mô lớn.
2. Các thông số kỹ thuật chính (Theo bảng thông số)

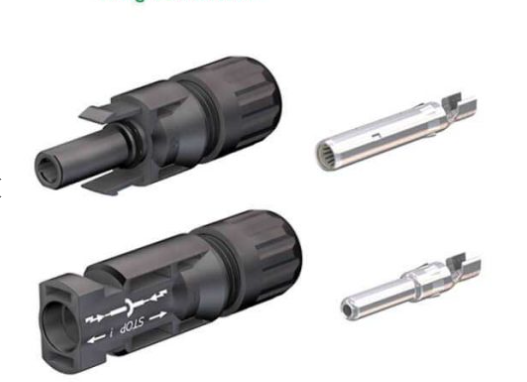

Hình ảnh đầu tiên cung cấp bảng thông số kỹ thuật chi tiết của sản phẩm với các đặc điểm nổi bật sau:
- Vật liệu (Material): Được làm từ chất liệu nhựa PPO (Polyphenylene oxide). Đây là một loại nhựa kỹ thuật cao cấp có khả năng cách điện tốt, chịu nhiệt độ cao và có độ bền cơ học tuyệt vời. Đặc biệt, nó chống chịu tốt với tác động của môi trường như tia cực tím (UV) và thời tiết khắc nghiệt, rất phù hợp để lắp đặt ngoài trời.
- Điện áp định mức (Rated Voltage): DC 1500V. Đây là thông số quan trọng nhất, cho phép giắc này hoạt động an toàn trong các hệ thống có điện áp cao, giúp kết nối nhiều tấm pin mặt trời hơn trong một chuỗi, từ đó giảm chi phí dây dẫn và thiết bị.
- Dòng định mức (Rated Current): 50A. Giắc có khả năng tải dòng điện lên tới 50 Ampe, phù hợp cho các hệ thống có công suất lớn, đảm bảo truyền tải điện năng hiệu quả và an toàn.
3. Cấu tạo và các linh kiện
Các thành phần cấu tạo nên giắc MC4-1500V:
- Linh kiện cơ bản: Sản phẩm bao gồm các bộ phận chính như vỏ nhựa cách điện và các chân kim loại dẫn điện.
- Vỏ nhựa (Plastic Housing):

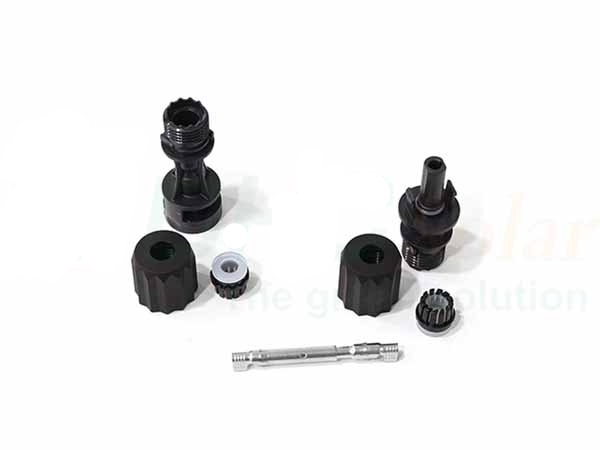

- Hình ảnh cho thấy các chi tiết nhựa màu đen được thiết kế có các lẫy cài, cấu trúc răng cưa và lỗ để lắp ghép. Vỏ nhựa đóng vai trò bảo vệ các phần dẫn điện bên trong, ngăn ngừa sự tiếp xúc trực tiếp, chống bụi, chống nước và đảm bảo sự kết nối chắc chắn giữa các giắc.
- Chân kim loại (Metal Pin/Sleeve):
- Các thanh kim loại màu bạc (hoặc có thể là mạ vàng/hợp kim đồng) có hình trụ, với các khe hở hoặc cấu trúc đặc biệt ở đầu. Đây là phần tiếp xúc điện trực tiếp với dây dẫn, đảm bảo dẫn điện tốt và kết nối chắc chắn với giắc đối.
- Thiết kế kết nối:
- Hình ảnh các linh kiện đã lắp ráp cho thấy rõ cơ chế hoạt động. Có hai loại đầu nối chính là đầu nối đực (có chốt kim loại nhô ra) và đầu nối cái (có lỗ kim loại).
- Các ký hiệu như "DCS" và mũi tên được in trên vỏ nhựa để hướng dẫn người dùng lắp đặt đúng chiều dòng điện (dương/âm) và cách đấu nối chính xác.
4. Ứng dụng thực tế
Với các thông số kỹ thuật ấn tượng như vậy, Giắc MC4-1500V được ứng dụng rộng rãi trong:
- Các trạm điện mặt trời quy mô lớn (Solar Farm) nơi cần kết nối các chuỗi pin có điện áp rất cao.
- Các hệ thống điện mặt trời áp mái cho các tòa nhà, nhà xưởng có công suất lớn.
- Sử dụng trong các bộ chuyển đổi (inverter) và hộp nối (combiner box) trong hệ thống PV.
