Giới thiệu chung về Bộ chia tín hiệu ăng-ten TAKSTAR TS-ADN02
TAKSTAR TS-ADN02 là một bộ chia tín hiệu ăng-ten (Antenna Distributor) chuyên nghiệp, được thiết kế để tối ưu hóa hệ thống mạng không dây trong các sự kiện, sân khấu, hội trường hay studio truyền hình. Thiết bị hoạt động trong dải tần HF rộng từ 450MHz đến 950MHz, rất phù hợp để kết hợp với các dòng micro không dây UHF chuyên nghiệp hiện nay.
Thay vì phải gắn từng cặp ăng-ten riêng lẻ cho mỗi máy thu (receiver) – gây tốn diện tích và gây nhiễu sóng chéo – bộ chia TS-ADN02 cho phép sử dụng chung một cặp ăng-ten để phân phối tín hiệu cho tối đa 4 máy thu (hoặc 8 máy thu nếu kết hợp đặc thù), giúp hệ thống gọn gàng, ổn định và chuyên nghiệp hơn.
Đặc điểm nổi bật
- Dải tần số rộng (450 - 950MHz): Tương thích tốt với hầu hết các hệ thống micro không dây, đài bộ đàm chuyên dụng hoạt động trong dải tần UHF cao.
- Phân phối tín hiệu cho 4 kênh: Giảm thiểu đáng kể số lượng ăng-ten cần thiết trên sân khấu, hạn chế hiện tượng nhiễu sóng giữa các ăng-ten đặt gần nhau.
- Hỗ trợ mở rộng (Chức năng CASCADE): Được trang bị cổng Cascade cho phép kết nối nhiều bộ chia TS-ADN02 lại với nhau. Điều này rất có ích khi bạn cần quản lý hệ thống 8, 12 hoặc nhiều máy thu hơn trong các sự kiện quy mô lớn.
- Cảnh báo trực quan: Tích hợp hệ thống đèn LED và còi báo (Buzzer) giúp kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động, phát hiện ngay các sự cố mất sóng hoặc lỗi kết nối.
- Thiết kế chuẩn Rack 1U: Kích thước 482mm (chiều rộng) phù hợp hoàn hảo để lắp đặt vào tủ rack tiêu chuẩn 19 inch của các hệ thống âm thanh chuyên nghiệp, tiết kiệm không gian.
Thiết kế và Cổng kết nối

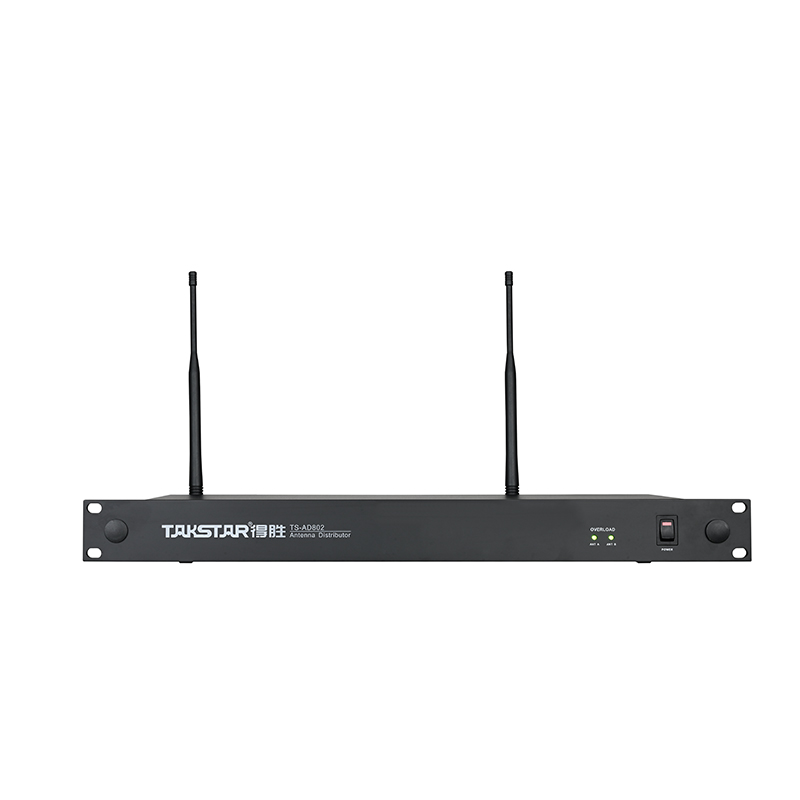

- Mặt trước:
- Mang thương hiệu TAKSTAR nổi bật.
- Mã sản phẩm: TS-ADN02 - Antenna Distributor.
- Được trang bị 2 chân cắm ăng-ten dài, giúp bắt sóng tốt hơn.
- Các đèn báo hiệu trạng thái nguồn và tín hiệu các kênh.

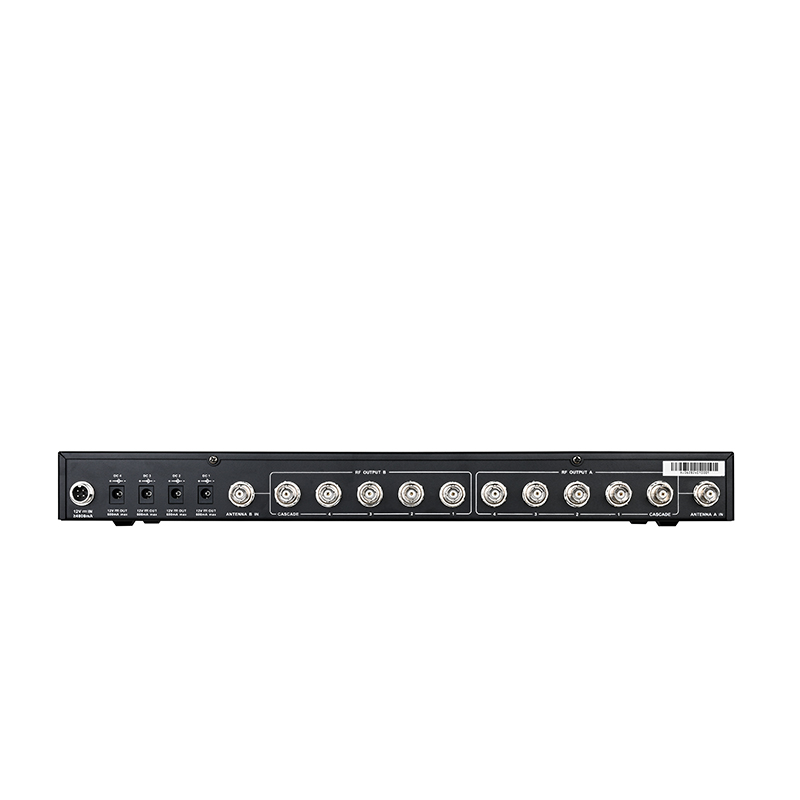

- Mặt sau:
- ANTENNA IN: Cổng đầu vào tín hiệu ăng-ten chính.
- OUTPUT A & OUTPUT B: Các cổng đầu ra tín hiệu để kết nối tới các máy thu micro không dây.
- CASCADE: Cổng nối tầng để mở rộng hệ thống.
- Nguồn điện: Cổng cắm nguồn riêng, đi kèm công tắc bật/tắt (ON/OFF) và một nút bấm chức năng (thường là nút chọn kênh hoặc reset).
Thông số kỹ thuật cơ bản
- Dải tần hoạt động: 450 - 950 MHz
- Số kênh phân phối: Hỗ trợ kết nối cho 4 thiết bị nhận (Receiver)
- Trở kháng đầu vào/đầu ra: 50 Ohm (tiêu chuẩn cho thiết bị RF)
- Tỷ lệ sóng đứng (VSWR): ≤ 1.5 (Cho thấy mức độ khớp trở kháng tốt, ít hao mát tín hiệu)
- Độ khuếch đại (Gain): Được thiết kế để bù đắp tổn hao đường truyền, đảm bảo tín hiệu đến máy thu mạnh mẽ.
- Kích thước (W x H x D): 482mm × 45mm × 175mm
- Trọng lượng: Khoảng 2 kg
- Nguồn điện: Sử dụng nguồn điện ngoài (Adapter)
Ứng dụng thực tế
Sản phẩm này là lựa chọn lý tưởng cho:
- Các dàn âm thanh sân khấu chuyên nghiệp, concert, live show.
- Hội trường lớn, trung tâm hội nghị có sử dụng nhiều micro không dây cùng lúc.
- Các đài truyền hình, studio thu âm cần hệ thống không dây sạch, không nhiễu.
- Hệ thống âm thanh nhà thờ, cơ quan hành chính quy mô lớn.
