Bãi đỗ xế thiết minh, theo cách dễ hiểu nhất, là hệ thống được sử dụng các thiết bị công nghệ như camera, máy tính, đầu đo thị, bari... để vận hành và quản lý xe vào ra một cách an toàn và nhanh chóng. Thay thế phương pháp truyền thống là giấy

Phương Pháp quản lý bãi xe

Phương pháp truyền thống

Nhược điểm

- Không an toàn

+ Tráo biển

+ Mất vé

+ Làm giả

+ …

Khó quản lý
Ùn tắc

+ Thời gian ghi vé lâu

+ Nhiều nhân lực giờ cao điểm

Không văn minh

+ Xé vé giấy

+ Vé nhàu nát

Hệ thống quản lý bãi xe thông minh

NGUYÊN LÝ HOẠT ĐỘNG BÃI XE

CÁC MÔ HÌNH BÃI XE

TIÊU CHÍ

Ø Phù hợp các yêu cầu khách hàng

Thích hợp các điều kiện về không gian, vị trí

Barrier kiểm soát phương tiện vào ra
Loop Detector + vòng từ : phát hiện xe đi qua, đóng
Hệ thống được kết nối Internet để có thể giám sát từ

Mô hình 01 LÀN VÀO – 01 LÀN RA CHUNG

Mô hình 01 LÀN VÀO – 01 LÀN RA

01 máy tính quản lý cả 2 làn.
Máy tính kết nối : 04 camera + 02 đầu đọc thẻ

Mô hình 01 LÀN VÀO – 01 LÀN RA CHUNG

Mô hình Làn xe ĐẢO CHIỀU

01 máy tính quản lý cả 2 làn.
Máy tính kết nối : 04 camera + 01 đầu đọc thẻ

Mô hình CHUNG Ô TÔ – XE MÁY

Mỗi làn xe có:

+ 03 Camera : 01 cam toàn cảnh, 01 cam biển xe máy, 01 cam biển ô tô

+ 01 đầu đọc thẻ

Có thể sử dụng riêng mỗi làn 1 máy tính hoặc chung 1 máy tính.

Mô hình nhiều làn xe

Với hệ thống có >= 4 lối đi, đề xuất phương án sử dụng 01 máy tính riêng làm server lưu trữ dữ liệu.

THIẾT KẾ HỆ THỐNG QUẢN LÝ BÃI XE

THIẾT BỊ VÀ LẮP ĐẶT

Video Card

Geo Vision

+ cắm trên khe PCIe của máy tính

+ máy tính phải có khe PCIe x1 hoặc PCIe x2, x4 hoặc x16

Geo Vision

+ GV 600, GV800, GV 1120

+ 4 kênh, 8 kênh, 16 kênh

Đầu đọc thẻ

Thẻ gửi xe

Máy tính

Máy đồng bộ : Dell, HP , có >= 2 PCIe slot

Cấu hình tham khảo

Bộ vi xử lý: Core i3-3220 (3.3GHz/3MB) trở lên
Chipset: Chipset Intel
Bộ nhớ trong: 2Gb DDR3 trở lên
Ổ đĩa cứng: 500Gb trở lên
Hệ điều hành: Win7 x86 sp1 trở lên

Dung lượng lưu trữ

- Dữ liệu ảnh 1 lượt xe :

+ 02 ảnh (640 x 480) : 100KB

+ 01 ảnh nhỏ Biển số : 5KB

+ Tổng : 105KB

Nếu 1 ngày có 1000 lượt xe vào, 1000 lượt xe ra:

1000 x 2 x 105 ~ 200 MB;

1 camera (640 x 480) lưu dữ liệu trong 1 ngày : ~ 5GB

Với Cấu hình 1 làn : 1 máy tính, 2 camera:

Trung bình 1 ngày : 10GB

- Dữ liệu lưu SQL SERVER

3 TRIỆU LƯỢT XE ( bao gồm cả vào và ra )

(BigC Hải Phòng)
Barrier
- Barrier DITEC
- Barrier CAME
- Barrier China
- ZKtechco
- …

Kiểm soát phương tiện vào, ra
Lựa chọn tùy thuộc : chức năng, thẩm mỹ, giá thành.

Loop Detector

Chức năng : phát hiện phương tiện đi qua, ra lệnh đóng
- Điều chỉnh được độ nhạy.
- Phát hiện được hướng đi.
- Có thể kết nối máy tính.
- Bảng LED hiển thị thông tin

Hiển thị thông tin xe ra
- Thông tin ngày giờ
- Thông tin vé xe, thông tin biển số.
- Thông tin số tiền

LẮP ĐẶT

Lắp đặt camera quan sát

XE MÁY: lắp 1 camera phía sau để nhìn biển số xe máy, lắp 1 camera phía trước để nhìn mặt người gửi xe.
- Ô TÔ: lắp 1 camera phía trước để nhìn biển số xe ô tô, lắp 1 camera phía trước để nhìn toàn cảnh xe ô tô.
- CAMERA BIỂN SỐ

Có thể lắp camera ở trên cột hoặc thả từ trên trần xuống

Ô TÔ: chú ý cần barrier che biển số

XE MÁY: phức tạp, cần lắp đặt và căn chỉnh cẩn thận.

CAMERA BIỂN SỐ

Xe hoặc đầu của người phía sau không che biển số của xe phía trước

Camera biển số lắp trên cột

Hình ảnh từ camera trên cao chụp xuống

Camera biển số lắp trên cột

Hình ảnh biển số thu được từ camera lắp trên cột

CĂN CHỈNH CAMERA BIỂN SỐ

Cần căn chỉnh để góc nghiêng trục X < 15 độ
BIỂN SỐ BỊ LÓA

Giảm độ sáng ngay từ trong camera thông qua các phím menu trên camera hay giảm độ sáng từ phần mềm trên máy tính.
Chọn vị trí lắp đặt thích hợp hay đặt công cụ để che bớt ánh sáng như bảng thông báo, biển hiệu, …
CHIẾU SÁNG BUỔI TỐI
- Lắp đèn chiếu sáng khác hướng với camera
- - Lắp camera sao cho nhìn toàn bộ xe (đối với xe ô tô) hoặc nhìn mặt người gửi xe và một phần đầu xe (đối với xe máy)
  - LẮP ĐẶT ĐẦU ĐỌC THẺ
  - - Loại dùng cho các bãi xe không có barrier.
    Loại đầu đọc đơn giản, chỉ đọc thẻ để lấy mã thẻ, không cần cài đặt, cắm là chạy
  - - Loại dùng cho các bãi xe có barier.
    SY-MSA30 của Honeywell, ICON100 + RF10/20/30 của IDTECK, AR-721H, AR-

    725E của Soyal
    Cần nghiên cứu cách lắp và khoét lỗ trên bàn để lắp đầu đọc này vào cho chắc chắn và hợp mỹ quan
  - - Trường hợp đầu đọc thẻ lắp ngoài trời thì phải dùng loại đầu đọc chuyên dùng ngoài trời (như RF10/20/30 của IDTECK) hoặc phải có hộp bảo vệ

Lắp đặt BARRIER – VÒNG TỪ

BÀN LÀM VIỆC

Các tiêu chí thiết kế bàn làm việc
Thuận tiện cho người sử dụng.
Có quạt làm mát tản nhiệt cho máy tính.
Thẩm mỹ, chắc chắn.
BỐT LÀM VIỆC
PHẦN MỀM quản lý bãi đỗ xe thông minh
- chạy trên Windows XP, Windows 7, Windows 8 trở lên
- Cơ sở dữ liệu : SQL Server 2012 trở lên
- GIAO DIỆN – LỐI VÀO
- GIAO DIỆN – LỐI RA
- GIAO DIỆN 2 LÀN
- - AN TOÀN
  - THUẬN TIỆN
  - MINH BẠCH
  - TIẾT KIỆM
  - CHUYÊN NGHIỆP
  - LINH ĐỘNG

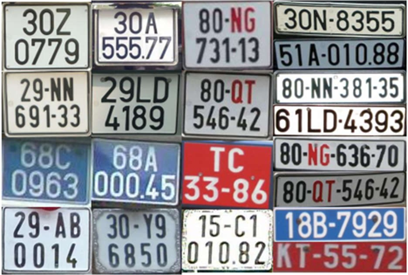

  - Nhận dạng được tất cả các loại biển số xe cơ giới của Việt Nam
  : biển trắng, biển xanh, biển đỏ, biển nước ngoài, biển ngoại giao, …
  - Mỗi thẻ từ dùng để gửi xe có ID riêng và phải được đăng ký trong hệ thống mới sử dụng được.
  - Thông tin xe gửi bao gồm: hình ảnh xe, hình ảnh chủ xe (hoặc toàn cảnh xe), biển số xe, thời gian gửi,… được mã hóa và lưu lại trong máy tính.
  - Ghi hình 24/24.
  - Có cơ chế thiết lập cơ sở dữ liệu dự phòng.
- MINH BẠCH
- - Giá tiền trông giữ xe được hiển thị tường minh ngay trên giao diện phần mềm để người gửi có thể nhìn thấy được.
  Giá tiền này được cài đặt trên phần mềm và chỉ người quản lý cấp cao mới thay đổi được.

  Số lượng vé phát ra được lưu giữ trên cơ sở dữ liệu đã được mã hóa, nhân viên vận hành không thể sửa chữa, thay đổi.
- - TIẾT KIỆM
  Giảm nhân công vận hành hệ thống. Giảm chi phí quản lý.

  CHUYÊN NGHIỆP

  Tạo môi trường làm việc văn minh, lịch sự, hiện đại.

  LINH ĐỘNG

  - Áp dụng cho nhiều mô hình bãi xe khác nhau :

  + 1 làn vào, 1 làn ra

  + Nhiều làn vào, nhiều làn ra

  + Đảo chiều
  - Quản lý đồng thời nhiều loại phương tiện : ô tô, xe máy, xe đạp
  - Quản lý đồng thời nhiều loại đối tượng : gửi ngày, gửi tháng, VIP
  - Phương pháp tính phí gửi xe đa dạng, phù hợp yêu cầu khách hàng.
