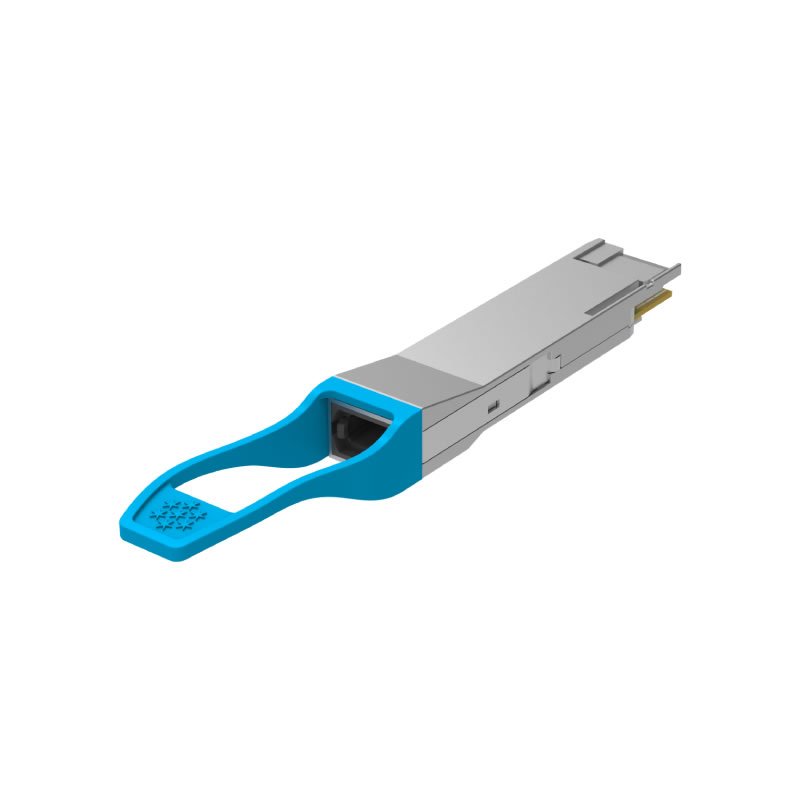

Module quang Gigalight Multi-rate100G QSFP28 20km (GQS-SPO111-L24C)

I. Giới thiệu tổng quan sản phẩm GQS-SPO111-L24C

Sản phẩm này là một mô-đun truyền thông quang tốc độ 100Gb/s được thiết kế cho các ứng dụng giao tiếp quang tuân thủ tiêu chuẩn 100GBASE-LR4 của IEEE P802.3ba và yêu cầu OTU4 4I1-9D1F được quy định trong các khuyến nghị G.959.1/G.709 và G.sup39 của ITU-T. Mô-đun chuyển đổi 4 kênh đầu vào dữ liệu điện 28Gb/s thành 4 kênh tín hiệu quang WDM LAN và sau đó kết hợp chúng thành một kênh duy nhất để truyền quang tốc độ 100Gb/s. Trên phía thu, mô-đun giải đa 100Gb/s tín hiệu quang vào thành 4 kênh tín hiệu quang WDM LAN và sau đó chuyển đổi chúng thành 4 kênh đầu ra dữ liệu điện. Bước sóng trung tâm của 4 kênh WDM LAN là 1295.56, 1300.05, 1304.58 và 1309.14 nm, tuân thủ lưới bước sóng LAN WDM được định nghĩa trong tiêu chuẩn IEEE 802.3ba. Các bộ phát LAN WDM DFB được làm lạnh và các bộ thu PIN siêu nhạy cung cấp hiệu suất tốt hơn cho các ứng dụng Ethernet 100Gigabit với đường kết nối lên đến 20km mà không cần FEC và tuân thủ yêu cầu giao diện quang học của IEEE802.3ba Điều khoản 88 cho 100GBASE-LR4. Sản phẩm được thiết kế với hình thức, kết nối quang/điện và giao diện chẩn đoán kỹ thuật số theo Thỏa thuận Nguồn cấp Đa nguồn (MSA) QSFP+. Nó đã được thiết kế để đáp ứng các điều kiện hoạt động bên ngoài khắc nghiệt bao gồm nhiệt độ, độ ẩm và nhiễu EMI.

II. Thông số kỹ thuật Module Quang Gigalight GQS-SPO111-L24C

• 4 channels full-duplex transceiver modules
• Transmission data rate up to 28Gbps per channel
• 4 x 28Gb/s DFB-based LAN-WDM Cooling transmitter
• 4 channels PIN ROSA
• Internal CDR circuits on both receiver and transmitter channels
• Low power consumption<3.5W
• Hot Pluggable QSFP form factor
• Up to reach 20km for G.652 SMF without FEC
• Duplex LC receptacles
• Operating case temperature 0℃ to +70℃
• 3.3V power supply voltage
• RoHS compliant(lead free)

Applications

• IEEE 802.3ba 100GBASE-LR4
• OTN OTU4 and 100GE
