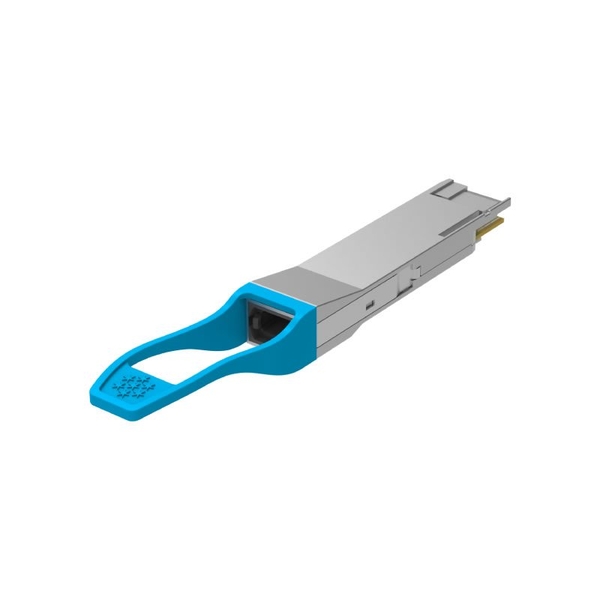

Module quang Gigalight 100GE/OTU4 QSFP28 LR4 10km (GQS-SPO111-LR4CA)

I. Giới thiệu tổng quan sản phẩm GQS-SPO111-LR4CA

Sản phẩm này là một mô-đun truyền dẫn 112Gb/s được thiết kế cho các ứng dụng truyền thông quang học tuân thủ tiêu chuẩn 100GBASE-LR4 của IEEE P802.3ba và yêu cầu OTU4 4I1-9D1F được chỉ định trong các Khuyến nghị G.959.1/G.709 và Bổ sung 39 (G.sup39) của ITU-T. Mô-đun chuyển đổi 4 kênh dữ liệu điện 28Gb/s đầu vào thành 4 kênh tín hiệu quang LAN-WDM và sau đó nhân đôi chúng thành một kênh duy nhất để truyền dẫn quang học 112Gb/s. Ở phía thu, mô-đun tách kênh tín hiệu quang LAN-WDM 100Gb/s thành 4 kênh tín hiệu quang LAN-WDM và sau đó chuyển đổi chúng thành 4 kênh dữ liệu điện đầu ra. Bước sóng trung tâm của 4 kênh LAN-WDM là 1295,56, 1300,05, 1304,58 và 1309,14 nm là các thành viên của lưới bước sóng LAN-WDM được xác định trong IEEE 802.3ba. Các bộ phát LAN-WDM DFB được làm mát cao hiệu suất và bộ thu PIN siêu nhạy cung cấp hiệu suất vượt trội cho các ứng dụng Ethernet 100G tối đa 10km và tuân thủ giao diện quang học yêu cầu 100GBASE-LR4, mục 88 của IEEE802.3ba. Sản phẩm được thiết kế với định dạng hình thức, kết nối quang điện và giao diện chẩn đoán số theo Thỏa thuận Nguồn cấp Đa nguồn (MSA) QSFP+. Nó đã được thiết kế để đáp ứng các điều kiện vận hành bên ngoài khắc nghiệt bao gồm nhiệt độ, độ ẩm và nhiễu EMI.

II. Thông số kỹ thuật Module Quang Gigalight GQS-SPO111-LR4CA

•  4 channels full-duplex transceiver modules
• Transmission data rate up to 28Gbps per channel
• 4 channels DFB-based LAN-WDM cooling transmitter
• 4 channels PIN ROSA
• Internal CDR circuits on both receiver and transmitter channels
• Low power consumption < 3.5W
• Hot-pluggable QSFP28 form-factor
• Up to reach 10km for G.652 SMF
• Duplex LC receptacles
• Operating case temperature range 0°C to +70°C
• 3.3V power supply voltage
• RoHS-6 compliant (lead free)

Applications

•  IEEE 802.3ba 100GBASE-LR4
•  OTN OTU4 and 100GE
