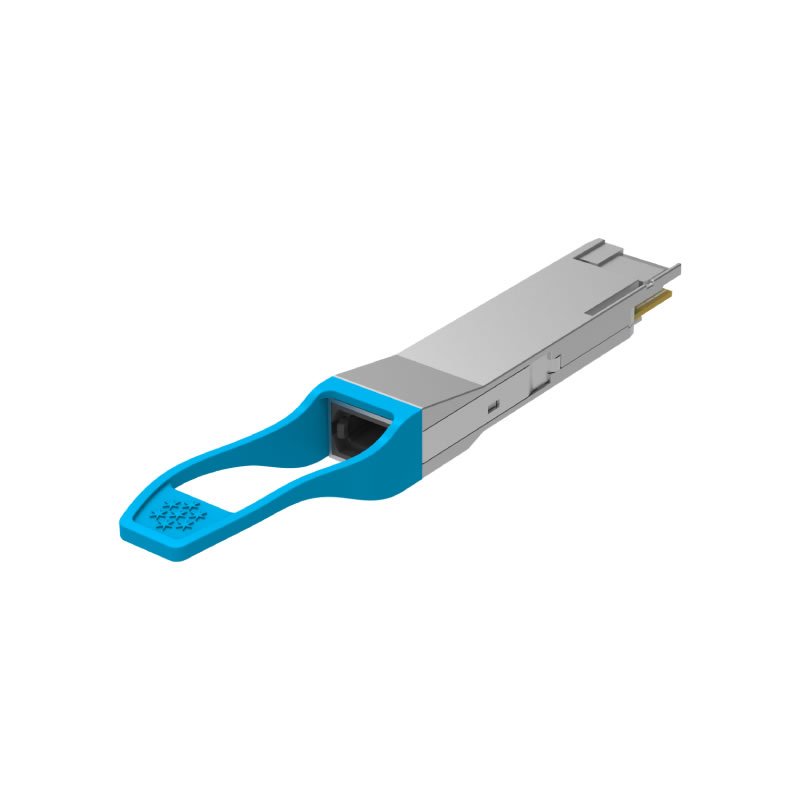

Module quang Gigalight 100GBASE-LR4 QSFP28 (GQS-SPO101-LR4CB)

I. Giới thiệu tổng quan sản phẩm GQS-SPO101-LR4CB

Sản phẩm này là một module truyền tín hiệu quang 100Gb/s được thiết kế cho các ứng dụng liên lạc quang học tuân thủ tiêu chuẩn 100GBASE-LR4 của IEEE P802.3ba. Module chuyển đổi 4 kênh đầu vào dữ liệu điện 25Gb/s thành 4 kênh tín hiệu quang LAN WDM và sau đó trộn chúng thành một kênh duy nhất cho truyền tín hiệu quang 100Gb/s. Trên phía thu, module giải nén một đầu vào quang 100Gb/s thành 4 kênh tín hiệu quang LAN WDM và sau đó chuyển đổi chúng thành 4 kênh đầu ra dữ liệu điện. Bước sóng trung tâm của 4 kênh LAN WDM là 1295.56, 1300.05, 1304.58 và 1309.14nm là các thành viên trên lưới bước sóng LAN WDM được xác định trong IEEE 802.3ba. Các bộ phát LAN WDM DFB làm mát hiệu suất cao và bộ nhận PIN nhạy cảm cao cung cấp hiệu suất vượt trội cho các ứng dụng Ethernet 100-Gigabit lên đến độ dài 10km và tuân thủ giao diện quang với yêu cầu 100GBASE-LR4 trong mục 88 của IEEE802.3ba. Sản phẩm được thiết kế với hình thức, kết nối quang/điện và giao diện chẩn đoán số theo Thỏa thuận Nguồn cấp đa nguồn QSFP+ (MSA). Nó đã được thiết kế để đáp ứng những điều kiện hoạt động bên ngoài khắc nghiệt nhất bao gồm nhiệt độ, độ ẩm và nhiễu EMI.

II. Thông số kỹ thuật Module Quang Gigalight GQS-SPO101-LR4CB

•  4 channels full-duplex transceiver modules
• Transmission data rate up to 26Gbps per channel
• 4 x 26Gb/s DFB-based LAN-WDM Cooling transmitter
• 4 channels PIN ROSA
• Internal CDR circuits on both receiver and transmitter channels
• Low power consumption <3.5W
• Hot Pluggable QSFP form factor
• Up to reach 10km for G.652 SMF
• Duplex LC receptacles
• Operating case temperature 0℃ to +70℃
• 3.3V power supply voltage
• RoHS compliant(lead free)

Applications

•  IEEE 802.3ba 100GBASE LR4
