Giới thiệu chung

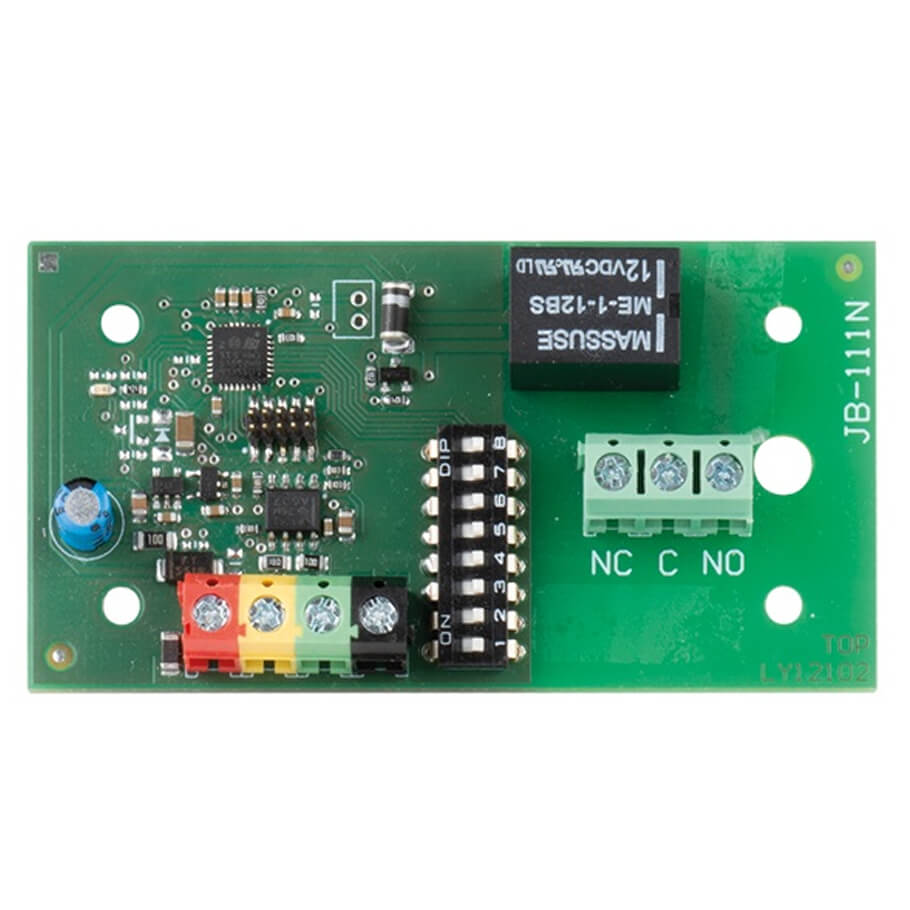

JB-111N là một mô-đun đầu ra được thiết kế để kết nối trực tiếp vào đường BUS của hệ thống điều khiển trung tâm JABLOTRON. Thiết bị này có chức năng nhận lệnh từ trung tâm và điều khiển các thiết bị ngoại vi (như đèn, chuông, khóa từ, v.v.) thông qua contacts rơ-le (relay).
Các thông số kỹ thuật nổi bật
Dưới đây là chi tiết các thông số được trích xuất từ bảng dữ liệu:
1. Nguồn cấp điện:
- Thiết bị được cấp điện trực tiếp từ đường BUS.
- Điện áp hoạt động: 12 V DC (phạm vi cho phép từ 9 V đến 15 V).
2. Dòng tiêu thụ (Hiệu suất năng lượng):
- Ở trạng thái chờ (Rơ-le TẮT): 5 mA. Đây là mức tiêu thụ rất thấp, giúp tiết kiệm năng lượng cho hệ thống.
- Ở trạng thái hoạt động (Rơ-le BẬT): 25 mA.
- Dòng tiêu thụ khi tính toán cấp nguồn: 25 mA.
3. Thông số đầu ra (Khả năng tải):
- Lưu ý: Các từ ngữ "cất từ da" và "tơ da" trong bản gốc có vẻ là lỗi dịch/viết tắt, dưới đây là diễn giải kỹ thuật chuẩn:
- Điện áp chuyển mạch/tải tối đa: 50 V AC / 24 V DC.
- Dòng điện chuyển mạch/tải tối đa: 2 A.
- Điều này cho phép module có thể điều khiển được đa dạng các thiết bị ngoại vi có công suất vừa phải.
4. Thông số vật lý:
- Kích thước: 78 × 40 × 15 mm. Với kích thước nhỏ gọn này, thiết bị rất dễ dàng lắp đặt âm tường hoặc trong các hộp thiết bị điện chuẩn.
- Trọng lượng: 23 g. Rất nhẹ, không gây tải trọng lên bộ mounting.
5. Tiêu chuẩn an ninh và môi trường:
- Cấp độ bảo mật (Security Grade): Grade 2. Điều này có nghĩa là thiết bị phù hợp cho các ứng dụng bảo mật mức độ trung bình, thường dùng trong nhà ở, văn phòng nhỏ hoặc thương mại vừa.
- Cấp môi trường (Environmental Class): Class II. Thiết bị được thiết kế để hoạt động trong môi trường trong nhà, được bảo vệ khỏi các tác động môi trường nhẹ (như độ ẩm thông thường trong nhà).
Tóm lại
Module JABLOTRON JB-111N là một giải pháp chuyển đổi tín hiệu hiệu quả và linh hoạt cho hệ thống JABLOTRON. Với ưu điểm là kích thước nhỏ gọn, tiêu thụ điện năng thấp và độ tin cậy cao (đạt chuẩn Security Grade 2), đây là lựa chọn lý tưởng để mở rộng khả năng điều khiển thiết bị ngoại vi trong hệ thống báo động hoặc nhà thông minh
